Valve Types Arabic

بشكل عام تقسم الصمامات وفقاً الضغط التشغيلي الى مجموعتين :
     –   صمامات الضغط العالي High-Pressure Valves .
    –   صمامات الضغط المتوسط والواطئ Medium and Low Pressure Valves.

    صمامات الضغط العالي High Pressure Valves:
    تستخدم للضغوط الأعلى من 2000 psi وتستخدم عادة ً في رؤوس الآبار على شجرة الميلاد X-mass Tree. وأهم أنواعها:
          الصمام البوابي Gate Valve –    صمام Plug Valve –  الصمام الكروي Ball Valve.

صمامات الضغط الواطيء والمتوسط Medium and Low Pressure Valves:
يستخدم لخطوط الجريان Flow Lines وحوض الصمامات Manifolds حيث يكون الضغط أقل من 2000 psi . ويكون على أشكال:
صمامات ذات التجويف:مثل الصمام البوابي Gate Valve – الصمام الأبري Plug Valve – الصمام الكروي Ball Valve. بالأضافة الى صمام Globe Valve.

يمكنكم مشاهدة هذا الفلم التعليمي من قناة موقعنا على اليوتيوب:

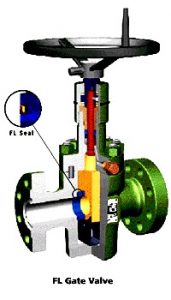

الصمام البوابي Gate Valve:
سمّي بهذا الأسم لوجود بوابة على أتجاه الجريان، وفي حالة الفتح الكلي fully open مما يؤدي الى عدم وجود مقاومة للجريان no resistance to flow وبالتالي وجود فرق ضغط بسيط بين طرفي الصمام low Press. drop يفضّل هذا النوع عند الفتح الكلي Fully Open F.O. ولا يستخدم لأغراض تقليل الجريان Throttling لأن هذا يسبب حدوث نضوح من البوابة وحدوث أهتزاز في الصمام ويستخدم في شجرة عيد الميلاد X-mass Tree ، أنابيب الجريان Flow Lines ، ومجمعات الصمامات Manifolds.

– تعتمد على نوع المعدن الذي تم تصنيعها منه.
– صعوبة التزييت المستمر لهذا النوع .
– من محاسنه قلة كلفته.
– يجب عدم أستخدامه في السوائل الحاوية على موائع مخدشة أو رملية لتجنب خدش السطح الداخلي.
– يمكن أستخدامه من الطرفين.

الصمام Globe Valve:
– بسبب تصميمه يستخدم على الأكثر للخنق Throttling أو لتقليل الجريان،كما يمكن أستخدامه في صمامات السيطرة Control valves.
– تكون المسافة بين وضع الفتح الكلي F.O. والغلق الكلي F.C. قريبة.
– أمكانية أستبدال الأجزاء الداخلية بسهولة.
– هناك العديد من التصاميم لهذا النوع من الصمامات لذا يمكن أستخدامه في صمامات السيطرة. ويحتاج الى الكثير من الطاقة لتحريكه بالنسبة للأحجام الكبيرة. ويكون أثقل وزناً من الصمامات الأخرى لنفس معدل الجريان.
– كلفته واطئة ، وصيانته بسيطة. قليل النضوحات.
– يمكن أستخدامه مع السوائل المخدشة.

من التصاميم الأخرى لهذا النوع من الصمامات هو Y-body type

والمبين في الصورة أدناه حيث يكون بزاوية 45˚ مناسباً للضغوط العالية ، وللجريان المتقطع ، ويكون فقدان الضغط Pressure Loss فيه قليلاً.

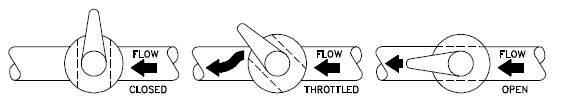

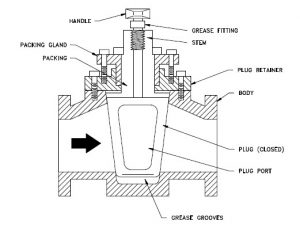

صمام Plug Valve :

من الصمامات ذات الحركة الدائرية ، الأسم مشتق من شكل القرص الذي يتكون منه الصمام ، ويستعمل لأغراض الفتح الكلي أو الغلق الكلي Either fully open or fully closed كما في الصمامات البوابية فالسرع العالية للجريان تؤدي الى تضرر الأجزاء الداخلية بل يستعمل في حالتي On-Off .

– يستخدم منذ أكثر من 30 سنة.
– بدأت بعض الشركات بأستبداله بالصمام الكروي.
– يستخدم للضغوط الواطئة والعالية.

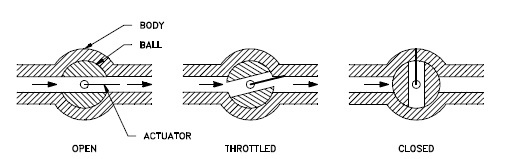

الصمام الكروي Ball Valve :

وهو صمام ذو حركة دائرية ويكون بداخله تجويف يكون بأتجاه الجريان عند الفتح ، وبأتجاه عمودي على أتجاه الجريان عند الغلق. وتكون هذه الصمامات سريعة العمل. ومن أيجابياته أنه الأرخص والأقل كلفة ً بين جميع الصمامات ومحكم الغلق ، لا يحتاج الى الكثير من التزييت. ويتحمل ضغوط اقل من 5000 psi.

أما مساوئه فهو أنه لا يستعمل للخنق ، حيث أن تقليل فتحته سيؤدي الى تآكل الأجزاء الداخلية بسبب السرعة العالية للجريان.

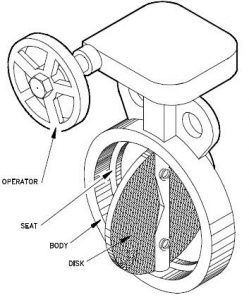

صمام الفراشة Butterfly Valve :

وهو من صمامات الحركة الدائرية يمكن أستخدامه لأيقاف وتنظيم جريان المائع ، سهل الأستخدام لأن الدوران بزاوية 90˚ سيؤدي الى تحول الصمام من وضع الغلق الكامل الى الفتح الكامل. أما الصمامات ذات الأحجام الأكبر فيتم تشغيلها بواسطة مقابض دائرية. ويكون قطر القرص بقطر الأنبوب.

– غير مكلفة نسبياً ، ويسمى في بعض الأحيان صمام ربع دورة Quarter-Turn Valve.
– يمكن أستخدامه لأغراض تقليل الجريان Throttling

صمام اللارجعة (صمام الأتجاه الواحد) Check Valve:

ويكون على عدة أنواع أحدها هو النوع المتأرجح Swing Type حيث يُفتح عند صعود الضغط ويُغلق عند أنخفاض الضغط والجريان مما يؤدي الى منع الجريان العكسي ، ويستعمل مع الصمامات البوابية Gate Valve بسبب فرق الضغط القليل Low Press. Drop .

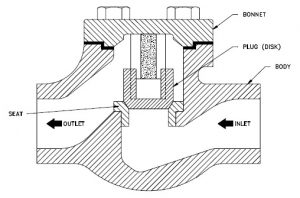

أما النوع الآخر من هذه الصمامات فهو Lift Check valves فيستعمل في الأنابيب التي يستعمل فيها صمام Globe Valve كصمام سيطرة ويمكن استخدامه مع البخار ، الهواء ، الغاز ، الماء وفي سرعات الجريان العالية
 – يستخدم لتحديد أتجاه الجريان ، ومنع الجريان العكسي.
– لا يمكن أن يعتبر صمام توقف Shut-Down Valve عند عكس أتجاه الجريان.

الصمام الخانق Choke Valve:

يستعمل للتحكم بمعدل التدفق flow rate عند وجود فرق ضغط كبير large Pressure drop. ويمكن التحكم به يدوياً أو يكون ذو فتحة خانق ثابتة fixed size orifice .
